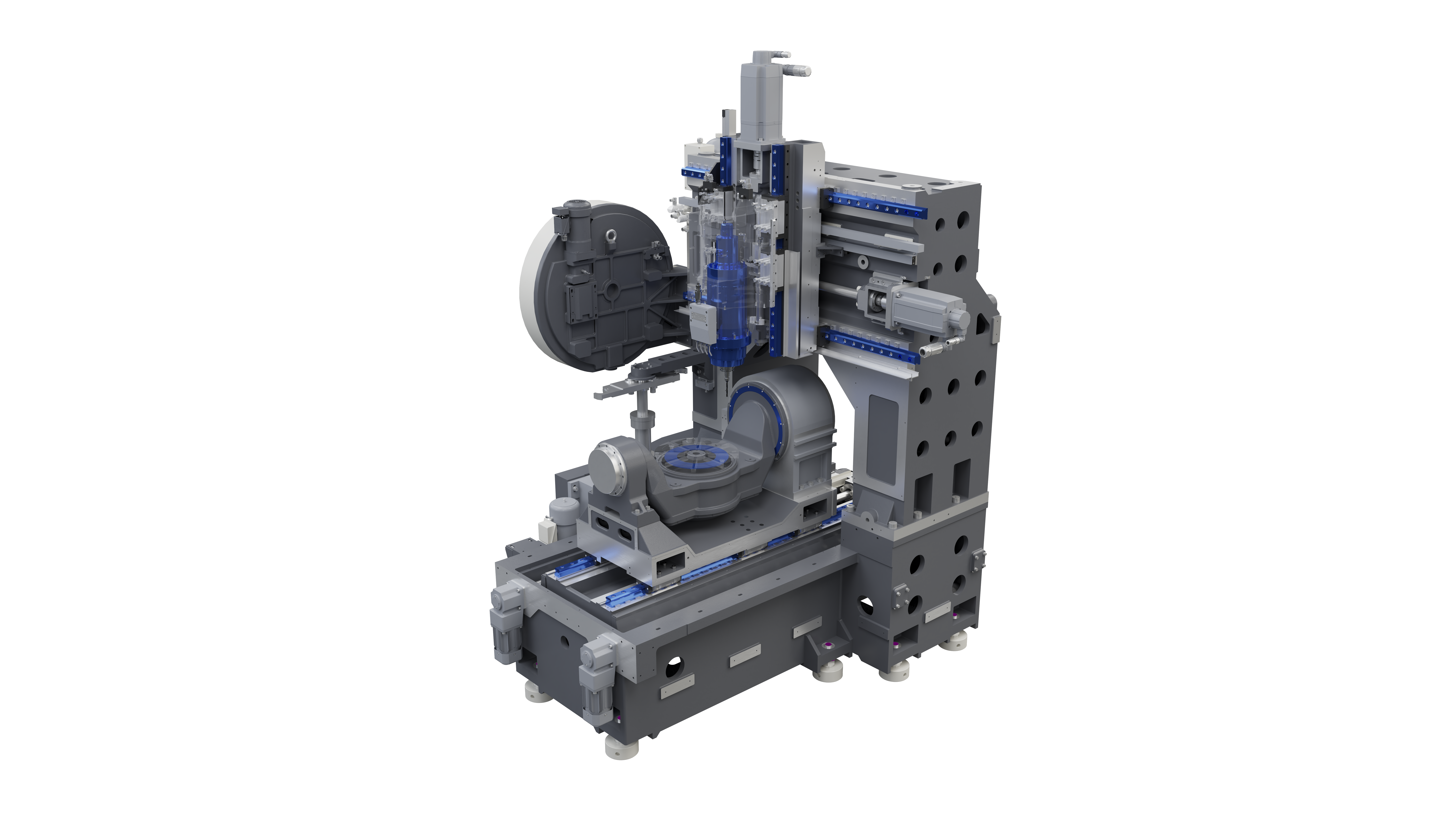

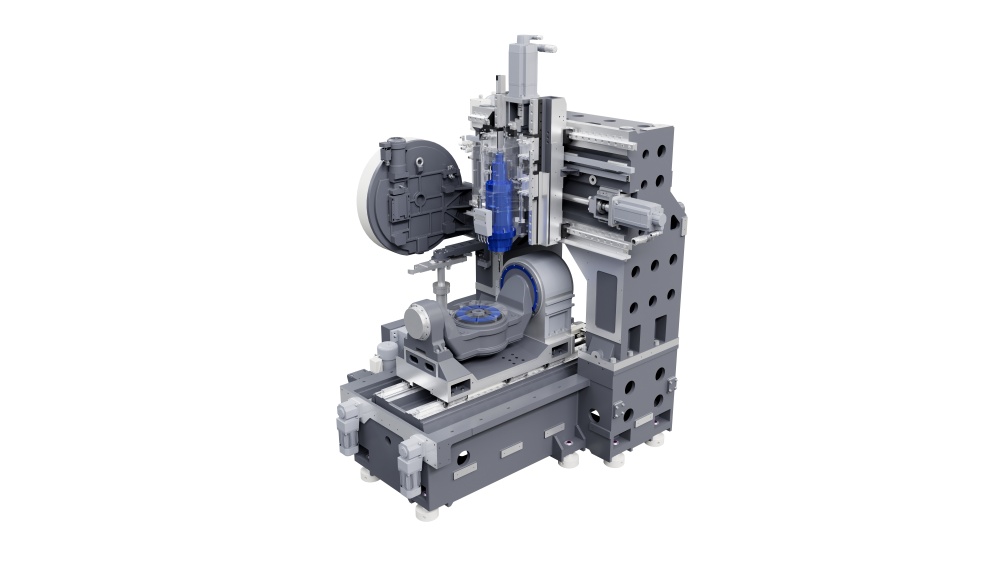

机床铸件采用高强度HT300，执行严苛的热处理时效与自然时效，铸件残余应力可消除98.5%以上，使得成品铸件尺寸精度更加稳定。各轴电机、丝杠、轴承、主轴、转台等发热部件均采用精密恒温冷却，确保机床在连续加工过程中的精度稳定性。在选配高精度包的前提下，导轨安装面采用精密刮研技术，安装精度s2um;回转工作台台面经过精密刮研，平面度与回转精度均达到2um水准，在制造精益求精的原则下，精密机型整机刮研工时超过300小时/台。机床直线轴快进速度为48m/min。机床导轨采用国内外知名精密级直线滚柱导轨(X、Y、Z向导轨宽度为45mm)，刚性高、摩擦系数小、机床动态特性好。滚珠丝杠采用精密滚珠丝杠(直径为中40)，配合高精度绝对值光栅尺，使机床具有持久稳定的定位精度。

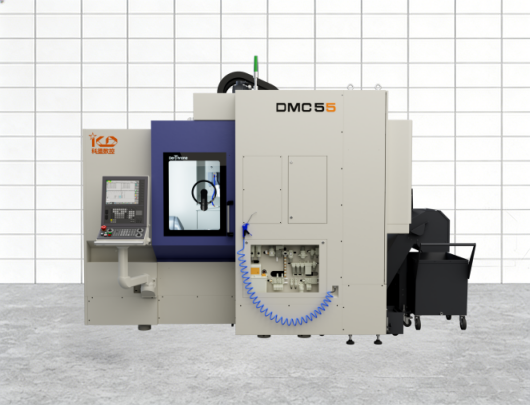

| 名称 | 参数单位 | DMC 55 U | DMC 55 UMT |
|---|---|---|---|
| 行程参数 |
X/Y/Z轴 mm A/C 轴 ° 主轴鼻端至工作台距离 mm |
450/680/400 -130-+90/nx360° 150-550 |
450/680/400 -130-+90/nx360° 150-550 |
| 主轴 |
最高转速 rpm 锥孔规格 驱动功率 kw 驱动扭矩 N.m |
24000 HSK-A63 30/35(1/S6-40%) 47.7/57.3(S1/S6-409) |
18000 HSK-T63 30(S1-100%) 42/71(S1/S6-25%) |
| 回转工作台 |
转台尺寸 mm 转台最大承重 kg 工件最大尺寸 mm 驱动方式 A/C 轴最高转速 rpm |
∅370 200 ∅500xH350(受限) 力矩电机直接驱动 60/100 |
∅400 150(铁)/100(车) 2500xH350(受限) 力矩电机直接驱动 60/100(铣)，2500(车) |
| 直线轴 |
X/Y/Z 轴快速进给 m/min 直线轴最大加速度 m/s2 |
48/48/48 ≥5 |
48/48/48 ≥5 |
| 换刀装置 |
刀库标准容量 tools 最大刀具直径(临刀/临空刀) 最大刀具长度 mm 最大刀具重量 kg 刀对刀换刀时间 sec |
32 mm70/100 250 8 1.5 |
32 70/100 250 8 1.5 |
| 定位精度 |
X/Y/Z 定位/重复定位精度 μm A/C 定位/重复定位精度 ″ |
5/3 5/4 |
5/3 5/4 |
| 排屑方式 | 主水箱450 L | 螺旋排屑器＋链式排屑机＋集屑车 | 螺旋排屑器＋链式排屑机 ＋集屑车 |
| 动力需求 |
电力要求 kVA 气源要求 Kg/cm2 |
45 6-8 |
60 6-8 |
| 机床尺寸 |
长X宽X高 mm 重量（约）t |
3925 X 2380 X 2885 9 |
3925 X 2380 X 2885 9 |
