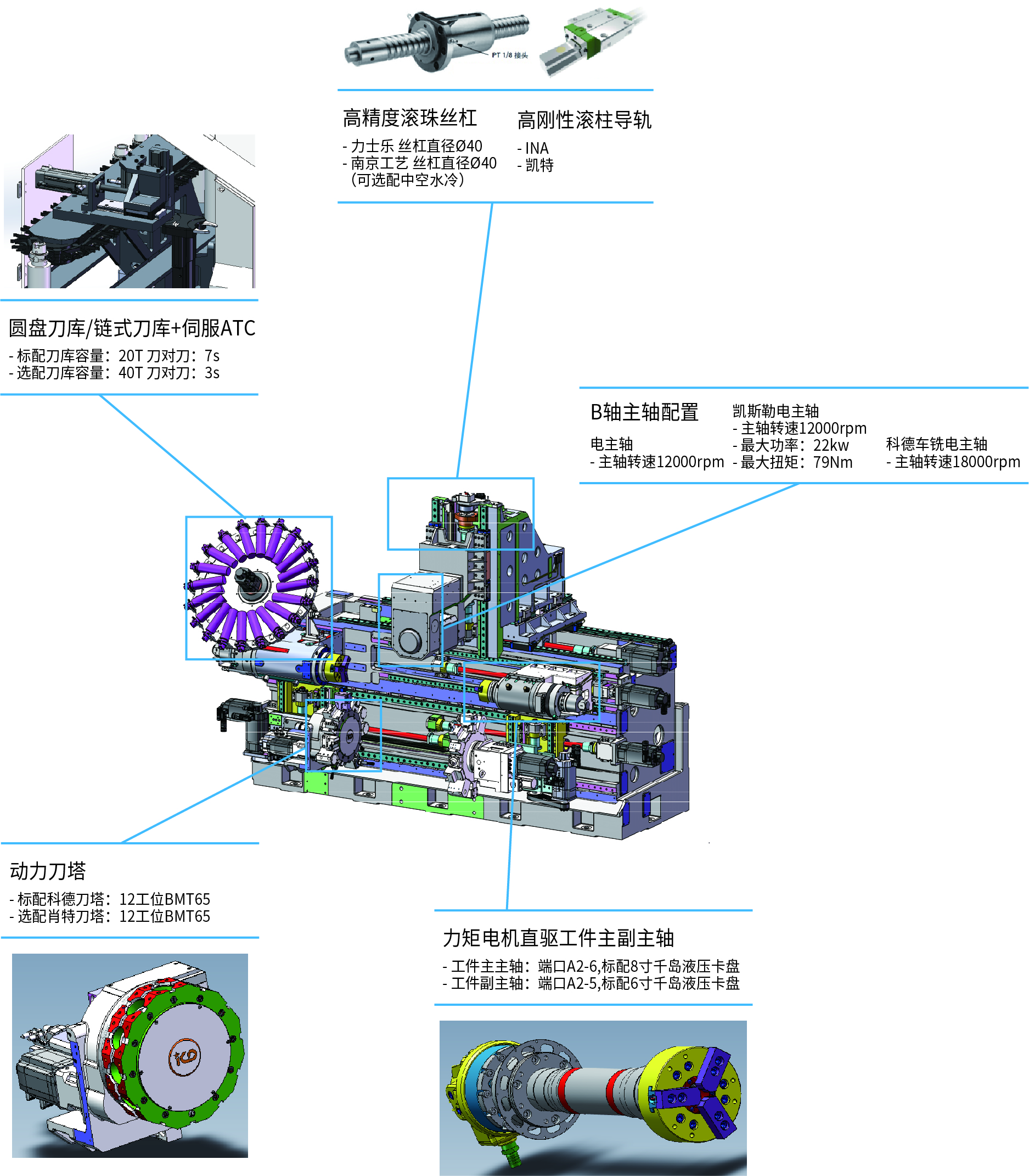

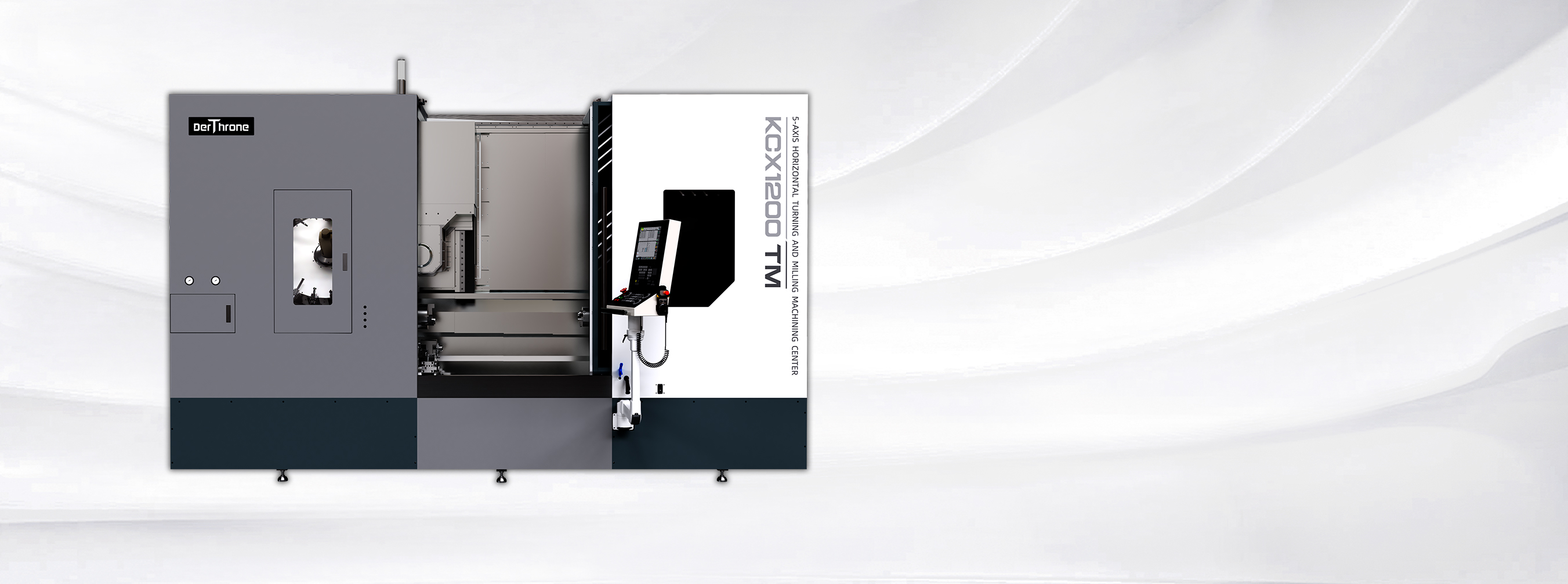

KCX1200TM系列卧式铣车复合加工中心，采用机、电、液、气一体化结构设计，整体布局紧凑合理，便于保养和维修，整机封闭式全防护结构，符合人机工程学原理，宜人性好，操作性好。整体顶置式正交结构设计，采用X、Y、Z三个直线轴正交结构， 与可以连续分度的车削主轴（C轴）和在240°范围内摆动的铣削主轴（B轴）配合，直线轴伺服电机+滚珠丝杠直联/同步带连接来驱动，配备直线光栅尺实现精确定位。导轨采用直线滚柱导轨副，Y轴导轨配气动钳制器。X轴丝杠配气动夹钳，用于车削时高精度定位、防止振动、提高刚度。通过 模块化设计来实现不同应用场合的合理化配置，提高 零件工艺性和设备利用率。
| 项目 | 规格 | 单位 |
KD
2Sp-B-Tr
|
|---|---|---|---|
| 卡盘 |
标准（Main) |
一 一 一 一 |
8 in/ф210 10in/ф254▲ 6in/ф169 8 in/210▲ |
| 能力容量 |
最大回转直径(中心架配置) 最大回转直径(下刀塔配置) 主轴端到副主轴端最大距离 卡盘夹持范围 最大加工直径 最大加工长度（两Chuck支撑时） |
mm mm mm mm mm mm |
ф520 ф405 1200 ф13-ф210 ф400 1200 |
| 移动量 |
X轴（摆头） Y轴（摆头） Z轴（摆头） W轴（副主轴） X2轴（左下刀塔） Z2轴（左下刀塔） X3轴（右下刀塔） Z3轴（右下刀塔） |
mm mm mm mm mm mm mm mm |
585（-25~*560） 200（±100） 1300 1200 235▲ 1250▲ 235▲ 1250▲ |
|
进给率 快进速度 |
X轴（摆头） Y轴（摆头） Z轴（摆头） W轴（副主轴） X2轴（左下刀塔） Z2轴（左下刀塔） X3轴（右下刀塔） Z3轴（右下刀塔） |
m/min |
20 24 30 24 24▲ 30▲ 24▲ 30▲ |
|
进给率 切削进给量 |
X轴（摆头） Y轴（摆头） Z轴（摆头） W轴（副主轴） X2轴（左下刀塔） Z2轴（左下刀塔） X3轴（右下刀塔） Z3轴（右下刀塔） |
mm/rev mm/rev mm/rev mm/rev mm/rev mm/rev mm/rev mm/rev |
0.001~8000 0.001~8000 0.001~8000 0.001~8000 0.001~8000▲ 0.001~8000▲ 0.001~8000▲ 0.001~8000▲ |
| 主轴 |
主轴转速 主轴鼻端 主轴通孔径 前端轴承内外径 后端轴承内外径 主轴电机额定扭矩 最大扭矩(40%) 主轴电机额定功率 最大扭矩转速 主轴电机形式 |
rpm 一 mm mm mm Nm Nm Kw rpm 一 |
30~5000 A2-6 ф47 ф120/ф180 ф95/ф145 265 340 41.6 1500 GMFE11E-6TS（内置电机） |
| 副主轴 |
副主轴转速 副主轴鼻端 前端轴承内外径 后端轴承内外径 主轴电机额定扭矩 最大扭矩(40%) 主轴电机额定功率 最大扭矩转速 主轴电机形式 |
rpm 一 mm mm Nm Nm Kw rpm 一 |
30~6000 A2-5 ф85/ф130 ф75/ф115 100 129 36.6 3500 GMFE09C-6NS（内置电机） |
| B摆头 |
主轴转速 主轴功率 额定扭矩S1 最大扭矩S6 主轴形式 B轴额定扭矩 B轴锁紧扭矩 B轴范围 |
rpm Kw Nm Nm 一 Nm Nm ° |
5~12000（电主轴） 22 60 79 HSK-A63 576 1500 -30~ +210 |
|
左下刀塔 刀塔形式 |
一 刀座数量 车刀杆/镗刀杆尺寸 刀塔形式 刀具接口 动力电机额定功率 动力刀具最大速度 1面/对相面 |
一 一 mm 一 一 Kw rpm sec |
Turret type▲ 12▲ 25/ф40▲ BMT-65▲ ER40/32▲ 4.71▲ 4500▲ 0.2/0.6▲ |
|
右下刀塔 刀塔形式 |
一 刀座数量 车刀杆/镗刀杆尺寸 刀塔形式 刀具接口 动力电机额定功率 动力刀具最大速度 1面/对相面 |
一 一 mm 一 一 Kw rpm sec |
Turret type▲ 12▲ 25/ф40▲ BMT-65▲ ER40/32 4.71▲ 4500▲ 0.2/0.6▲ |
| 尾架 |
Taper孔形式 尾架移动量 移动快进速度 |
mm m/min |
MT5(活顶尖)/MT4(死顶尖)▲ 1000▲ 8▲ |
| 中心架 |
夹持范围 全工作范围定心精度 重复定心精度 |
mm mm mm |
ф20~ф160/ф35~ф235▲ 0.05▲ 0.01▲ |
| 项目 | 参数 |
|---|---|
| 刀塔形式 | 机械式伺服动力刀塔 |
| 铣削轴转速 | 4500rpm |
| 输出功率(40%ED) | 5.65Kw |
| 输出扭矩(40%ED) | 120/18Nm |
| 刀座接口 | BMT65 |
| 刀座数量 | 12 |
| 车刀杆尺寸 | □25mm |
| 镗刀杆尺寸 | φ40mm |
| 项目 | 参数 |
|---|---|
| NC尾架移动方式 | 电动（自动运转） |
| NC尾架移动量 | 1000mm |
| 尾座锥孔 | MT5(活顶尖)/MT4(死顶尖) |
| 顶紧力 | 7KN |
| 项目 | 参数 |
|---|---|
| 刀具承载能力 | 20把 |
| 刀柄规格 | HSKA63 |
| 刀库原盘转速 | 4-28rpm |
| 换刀时间 | 7 S |
| 刀具最大直径 | 125/70（邻空刀位） |
| 最大刀具重量 | 8Kg |
| 最大刀具长度 | 300 |
| 刀具选择方法 | 双向随机刀具选择 |
| 刀库驱动方式 | 电机+减速机 |
控制活塞
驱动主轴
螺旋轴
驱动元件
法兰螺丝
楔形盘
