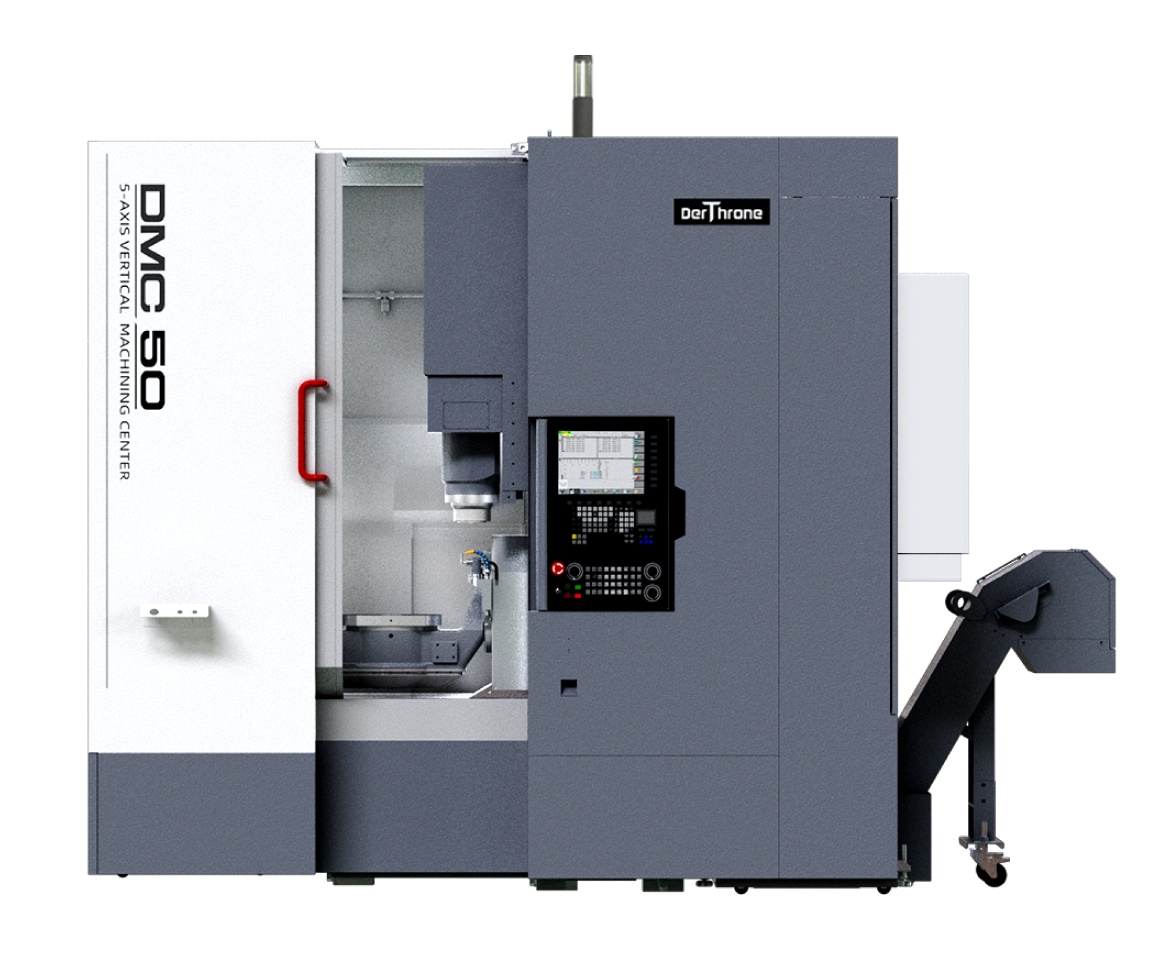

DMC50

     结构特点

整机采用改良型高刚性龙门结构,结构紧凑,占地面积小;Z轴导轨采用无悬臂设计,在全行程范围内展现极高的加工能力;
整机为热对称设计,确保良好的热稳定性;主轴规格多样化,充分扩展了机床的加工能力;
摇篮型回转工作台只在一个方向上做直线运动,克服了传统十字滑台结构上放置转台的精度不稳定性;
回转工作台为力矩电机直接驱动结构,配置高精度绝对值圆光栅,具有非常高的回转定位精度和长久的精度保持性;







参数

PARAMETER

项目 规格 单位 参数
行程参数

X/Y/Z轴
A/C轴
主轴鼻端至工作台距离

mm
°
mm
530/600+25(换刀)/400
-130~ +90/不限制
150-550(电主轴)/118~518(直联轴)
转台1 转台尺寸(L*W)
转台最大承重
工件最大尺寸
T型槽
驱动方式
A/C轴最高转速
mm
kg
mm
No/mm

rpm
Ø450×□370
250kg
Ø450×(H50+SR350)
平行型5/12H7
力矩电机直接驱动
60/100
转台2 转台尺寸(L*W)
转台最大承重
工件最大尺寸
工装或工件与工作台连接方
驱动方式
A/C轴最高转速
mm
kg
mm


rpm
Ø370
250kg(铣)/150kg(车)
Ø450×(H50+SR350)
圆周均布螺钉孔M8、M12
力矩电机直接驱动
60/100(铣)、2000(车)
电主轴1(铣) 主轴代码
最高转速
锥孔规格
驱动功率(100 / 40% DC)
驱动扭矩(100 / 40% DC)

rpm

kW
N.m
HFS15020/24
20000(油脂)/ 24000(油气)
HSK-A63
20 / 30
30.7 / 45
电主轴2(铣车) 主轴代码
最高转速
锥孔规格
驱动功率(100% DC)
驱动扭矩(100 / 25% DC)


rpm

kW
N.m

HFS17018-MT
18000(油脂)
HSK-A63
30
42 / 71
直线轴 X/Y/Z轴快速进给
直线轴最大加速度
m/min
m/s2
48 / 48 / 48
10
换刀装置 换刀方式
刀具标准容量
最大刀具直径(临刀)
最大刀具直径(无临刀)
最大刀具长度
最大刀具重量
刀对刀换刀时间

tools
mm
mm
mm
kg
sec
平置式链式刀库+全伺服ATC
32
70
110
250
7
3



项目 规格 单位 参数
定位精度

X/Y/Z定位/重复定位精度
A/C定位/重复定位精度

μm
5 / 4
5 / 4
排屑方式1 主水箱350L   螺旋排屑器+链式排屑机+集屑车
排屑方式2 主水箱350L   螺旋排屑器+ 集屑抽屉
动力需求 电力要求
气源要求
kVA
Kg/cm2
45
6~8
机床尺寸 长×宽×高
重量(约)

mm
t

3250×2230×2780
7



项目 规格 单位 参数
直联主轴3(铣)

主轴代码
最高转速
锥孔规格
驱动功率(100 / 25% DC)
驱动扭矩(100 / 25% DC)


rpm

kW
N.m
HSP15015
15000(油脂)
HSK-A63 / BT40
11 / 15
52.5 / 71.6
电主轴4(铣) 主轴代码
最高转速
锥孔规格
驱动功率(100 / 40% DC)
驱动扭矩(100 / 40% DC)

rpm

kW
N.m
HFS17016
16000(油脂)
HSK-A63
20 / 25
87 / 109
电主轴5(铣) 主轴代码
最高转速
锥孔规格
驱动功率(100 / 25% DC)
驱动扭矩(100 / 25% DC)

rpm

kW
N.m
HFS15030
30000(油气)
HSK-A50
23 / 31
20 / 27
电主轴6(铣) 主轴代码
最高转速
锥孔规格
驱动功率(100 / 40% DC)
驱动扭矩(100 / 40% DC)

rpm

kW
N.m
HFS15040
40000(油气)
HSK-E40
15 / 18
14 / 17.3



▲为选配*以上指标可能因产品升级或技术改进而变化

优势

ADVANTAGE

  •

    直线轴快进速度为48m/min,最大加速度可达10m/s²;
    直线轴滚珠丝杠可选配中空冷却丝杠,在全速段始终保证丝杠的温升小于1℃,丝杠始终处于拉伸状态,轴刚性得到很好的保证,轴定位精度也得到了进一步提升;
    本机采用平置式链式刀库,配合全伺服ATC,在保证换刀效率的同时,还克服了传统圆盘刀库扣刀式换刀过程中掉刀的隐患;
    本机可集成转台车削功能,最高回转速度可达2000rpm,减少了传统加工方式繁多的工序流转,同时提高了零部件的加工精度;

应用

APPLICATION

DMC50五轴立式加工中心特别适用于航空航天、刀具工具、精密模具、医疗器械、新能源汽车与半导体等行
业零部件的高效高精度加工。
DMC50在铣削功能基础上可集成车削功能模块、超声加工模块、磨削功能等模块,是一台复合化、模块化,
满足客户多工序集成需求的高性能五轴产品。
  • 膝盖骨

  • 电动发动机壳体

  • 螺旋桨

  • 航空燃油喷嘴

  • 变速器壳体

  • 涡轮增压器叶轮
