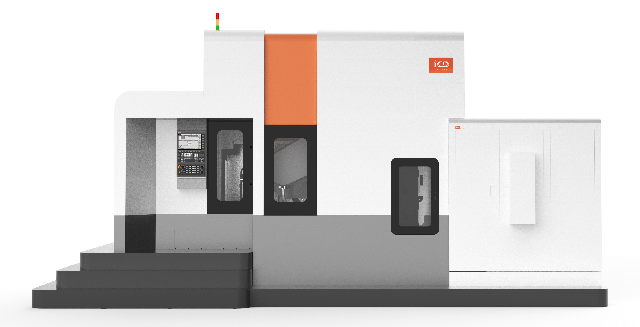

KHMC UT型五轴卧式车铣复合加工中心是一种高刚性和高精度、高效率的金属加工机床，同时兼备卧式和立式加工中心的加工能力，并带有车削功能。该机床采用圆工作台，既可铣削加工，又可以车削加工，最适合零件的多工作面的铣、车、钻、镗、铰、攻丝、二维、三维曲面等多工序加工，更大范围满足用户多品种小批量的加工需求，工件经一次性装夹，可实现复杂曲面的加工，完成车削、铣削等工序，是航空航天产业、汽车产业、能源产业等首选的加工设备。

参数

名称	参数单位	KHMC80 UT	KHMC100 UT	KHMC125 UT
加工范围	工件最大回转直径 mm 工作台尺寸 mm 工件最大重量kg	Φ1000 Φ800 1000	Φ1100 Φ1000 1500	Φ1500 Φ1250 2000
行程范围	X / Y / Z轴移动量 A轴回转范围 B轴回转范围主轴中心到工作台面距离主轴端面到工作台面距离	1200 / 1200 / 1200mm -105° ～+60° 360° 80 ～1280mm 0 ～ 935mm	1200 / 1200 / 1200mm -105° ～+60° 360° 50 ～1250mm 0 ～ 850mm	1600 / 1600 / 1600mm -105° ～+60° 360° 50 ～1650mm 0 ～ 1250mm
A轴驱动	A轴驱动方式 A轴转速 rpm A轴扭矩 Nm A轴锁紧扭矩 Nm	力矩电机直驱 50 1250/ 2320 4100	力矩电机直驱 50 1250/ 2320 4100	力矩电机直驱 50 1250/ 2320 4100
B轴驱动	B轴驱动方式 B轴转速 rpm B轴扭矩 Nm B轴锁紧扭矩 Nm	力矩电机直驱 400 3268/4988 10000	力矩电机直驱 400 3268/4988 10000	力矩电机直驱 300 4458/7800 20000
刀具主轴	转矩（S1 / S6）Nm 最高转速 rpm 功率 kW 刀柄刀具中心出水主轴定向定位锁紧	201/312,310/630▲ 12000/8000▲ 20/31,99.5/120▲ HSK-A63▲ /HSK-A100 支持（不支持▲ ）支持支持	201/312,310/630▲ 12000/8000▲ 20/31,99.5/120▲ HSK-A63▲ /HSK-A100 支持（不支持▲ ）支持支持	201/312,310/630▲ 12000/8000▲ 20/31,99.5/120▲ HSK-A63▲ /HSK-A100 不支持（支持▲ ）支持支持
刀库	刀库容量最大刀具直径 mm 最大刀具长度 mm 最大刀具重量 kg	40▲/60 150/245 350/450 8/20	40/60▲ 150/245 350/450 8/20	40/60▲ 150/245 350/450 8/20
最大进给速度	X / Y / Z 轴m / min A轴 rpm B轴 rpm	40 50 400	40 50 400	40 50 300
控制分辨率	X / Y / Z轴旋转轴°	0.001 0.001	0.001 0.001	0.001 0.001
全闭环控制	X / Y / Z 轴mm A/B轴	标配标配	标配标配	标配标配
定位精度	X / Y / Z轴 mm A轴/ B轴″	0.008 8 , 8	0.008 8 , 8	0.01 8 , 8
重复定位精度	X / Y / Z轴 mm A轴/ B轴″	0.005 4 , 4	0.005 4 , 4	0.005 4 , 4
机床重量	整机净重 kg	约28000	约28000	约35000
机床占地面积	长x宽 x高 m	9.3x5.6x5	9.3x5.6x5	9.2x5.7x5.3
数控系统	供应商类型 HMI	科德数控股份有限公司 GNC62总线式数控系统 15寸, 19寸▲
液压泵站	压力MPa 流量L/min 容积L	14 5.6 4.4	14 5.6 4.4	14 5.6 4.4
气源	流量L/min	1200	1200	1200
冷却泵	压力MPa 流量L/min 扬程 m	2.5 70 25	2.5 70 25	2.5 70 25
润滑泵	压力MPa 流量L/min	1.5 110	1.5 110	1.5 110

优势

01 产品亮点

五轴卧式车铣复合加工中心采用先进的平台化开发设计理念；

主机结构床身立柱结合采用了L型墙式总体布局：左右动滑鞍、丝杠双驱三导轨支撑实现X轴进给运动；上下动主轴箱，丝杠双驱无配重实现Y轴进给运动；前后丝杠双驱动转台实现Z轴进给运动。

主要基础件采用热对称结构设计，应用有限元分析优化，基础件具有高精度、高刚性、高稳定性等特点；

特殊的床身结构设计，保证足够的排屑角度，全平台系列产品实现整机中央后排屑，加工过程排屑顺畅；

全系列产品标配ATC 自动换刀装置，可选大容量刀库系统，满足多工序、多特征的加工需求，减少加工辅助时间，提高加工效率；

整机高分辨率高精度位置反馈技术、全闭环控制，实现高精度。
02 结构特点

标配电主轴系列，电主轴最高转速18000rpm，最大扭矩可达312Nm ；

X、Y、Z轴均采用滚柱直线导轨，具有高强度、低噪音、低摩擦特性，刚性高、精度高、重切削能力强；

X、Y、Z轴均采用高速精密滚珠丝杠。成组配对设计与制造，确保双驱的精度和稳定性；

B 轴可360°范围旋转，待加工零件可多角度实现上下料，可为自动化加工预留更多上下料接口方案。
03 A轴摆头

自主研发的核心功能部件；

A轴采用力矩电机直接驱动，无级传动，高效率，零间隙传动，满足高动态特性和高刚性加工需求；

配置品牌主轴，主轴鼻端设计配合主轴气幕防尘，可防止杂物进入，确保了主轴精度与寿命。提高轴承使用寿命；

采用主轴精密冷却系统，降低主轴热变形对加工精度造成影响；

A轴采用增压式锁紧机构，锁紧力矩大，锁紧稳定可靠；

采用高精度绝对式角度编码器，全闭环控制，定位精度高。

04 B轴转台

自主研发的核心功能部件；

采用重心驱动设计原理，不受工件质量变化的影响。配合主轴实现多面零件的高精度加工；

采用力矩电机直接驱动，无级传动，高效率，零间隙传动，满足高动态特性和高刚性加工需求；

配有高轴向和径向承载能力、高倾覆刚度、高精度的YRT转台轴承，转台承重大；

B轴油压锁紧，锁紧力矩大；

采用高精度绝对式角度编码器，全闭环控制，定位精度高；

可配置动平衡系统，能快速找出偏心位置，方便操作人员进行调整。
05 机床防护

机床采用全封闭防护；

X、Y轴采用铠甲防护，有效的保护X、Y轴内部组件；

Z轴采用不锈钢伸缩护罩防护；

整机防护具有防护性能好、使用寿命长等特点；

有效防止切屑、切屑液进入机床内部而损坏导轨和丝杠。

应用

KHMC UT型五轴卧式车铣复合加工中心采用圆工作台，既可铣削加工，又可以车削加工，
最适合零件的多工作面的铣、车、钻、镗、铰、攻丝、二维、三维曲面等多工序加工，
更大范围满足用户多品种小批量的加工需求，是航空航天产业、汽车产业、能源产业等首选的加工设备。
