KMC800S U五轴立式加工中心具有立式加工中心介绍里的全部特点，由于采用主轴移动模式，并且具备高达60m/min，1g加速度的性能指标，相比传统机型具有更高的材料去除率。
KMC800S U五轴立式加工中心的结构采用改良的龙门框架设计，三个轴在刀具上，两个旋转轴在工件上，达到最优的主轴支撑，数控回转摆动工作台实现双壁支撑，Y轴采用四导轨支撑和位于中心的主驱动，A轴摆动角度为-130°~ +130°。环形刀库与机床床身融为一体，结构简单、节省空间。
用矿物铸石的高刚性龙门结构设计有着极佳的抑振性和抗热变形能力以及防潮性能，具有更好的环境适应性。
| 名称 | 参数单位 | KMC800S U | KMC800S UMT（带车削） | |
|---|---|---|---|---|
| 加工范围 |
工件最大回转直径 mm 工作台直径 mm 工件最大重量kg |
Φ1060 Φ800 ×630 1400 |
Φ1060 Φ750 700（ 车）1400（铣） |
|
| 行程 |
X / Y / Z轴移动量 mm A轴回转范围 C轴回转范围 主轴端面到工作台的距离 mm |
800 / 800 / 550 -130° ～+130° 未限制 115~665/165～715▲ |
800 / 800 / 550 -130° ～+130° 未限制 115~665/165～715▲ |
|
| 刀具主轴 |
最大扭矩S1 / S6（25%）Nm 最高转速 rpm 额定功率 kw 刀 柄 刀具中心出水 主轴定向 定位锁紧 |
84/125//84/125▲ 14000//18000▲ 30//30▲ HSK- A63 不支持，支持 ▲ 支持 不支持 |
84/125//84/125▲ 14000//18000▲ 30//30▲ HSK- A63 不支持，支持 ▲ 支持 支持 |
|
| A轴驱动 |
A轴驱动方式 额定扭矩 Nm |
力矩电机双直驱 4474 |
力矩电机双直驱 4474 |
|
| C轴驱动 |
C轴驱动方式 额定扭矩 Nm |
力矩电机直驱 1130 |
力矩电机直驱 1488 |
|
| 最大进给速度 |
X轴 / Y轴 / Z轴 m / min A轴 rpm C轴 rpm |
48 20 70 |
48 20 800 |
|
| 控制分辨率 |
X轴 / Y轴 / Z轴 mm C轴 |
0.0001 0.0001° |
0.0001 0.0001° |
|
| 全闭环控制 |
X轴 / Y轴 / Z轴 A轴 / C轴 |
标配 标配 |
标配 标配 |
|
| 定位精度 |
X轴 / Y轴 / Z轴 mm A轴 / C轴 |
0.008,0.005 ▲ 8,6 ▲ |
0.008,0.005 ▲ 8,6 ▲ |
|
| 重复定位精度 |
X轴 / Y轴 / Z轴 mm A轴 / C轴 |
0.005,0.003 ▲ 5,3 ▲ |
0.005,0.003 ▲ 5,3 ▲ |
|
| 刀 库 |
刀库容量 最大刀具直径 mm 最大刀具长度 mm 最大刀具重量 kg |
42 Φ80（Φ125相邻位空） 300 8 |
42 Φ80（Φ125相邻位空） 300 8 |
|
| 附 件 ▲ |
无线工件测头 mm 对刀仪 mm |
重复精度±0.003 重复精度±0.003 |
重复精度±0.003 重复精度±0.003 |
|
| 机床重量 | 整机净重 | 约15吨 | 约16吨 | |
| 数控系统 |
供应商 型 号 HMI |
科德数控股份有限公司 GNC62总线式数控系统 15寸, 19寸▲ |
||
螺旋桨
喷气涡扇
轮毂模具
机匣
变速箱壳体

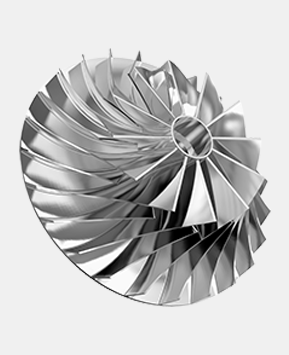

压气机叶轮
